Установка электролитно-плазменной полировки металлов

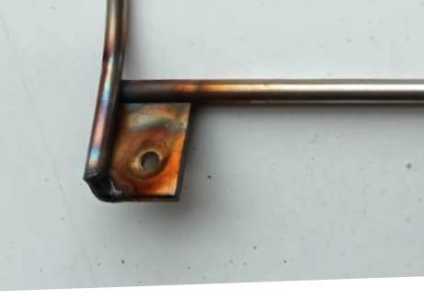

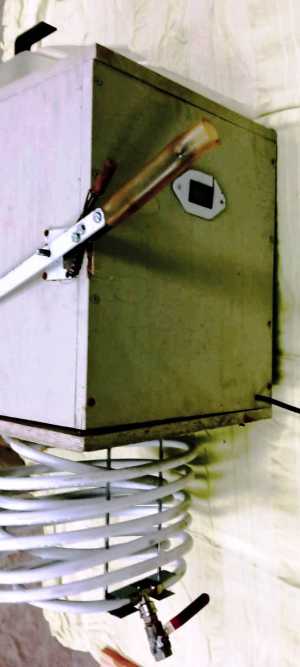

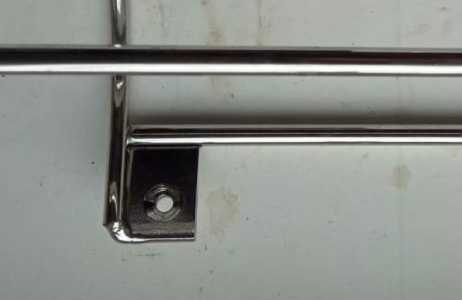

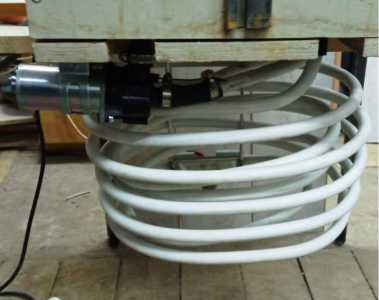

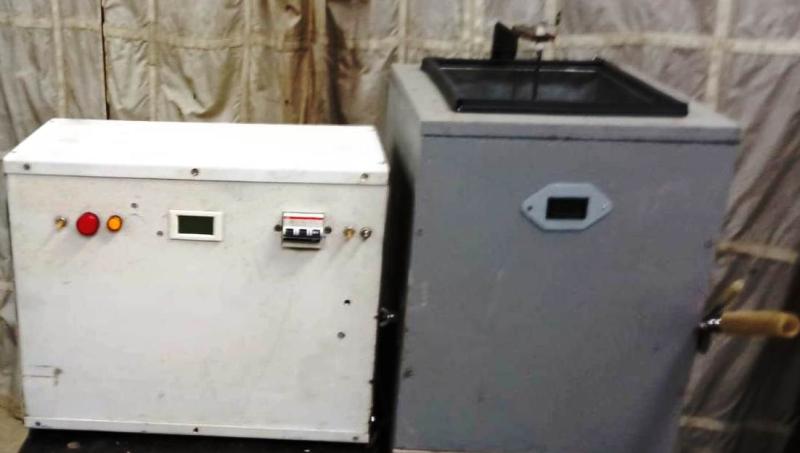

Установка электролитно-плазменного полирования металлов состоит из блока питания и ванны с электролитом. Блок питания подключается к сети трехфазного тока 380 вольт. Мощность тока достигает 12 киловатт. При этом на деталь подается постоянное напряжение до 250-270 вольт, а ток при этом может достигать 40 ампер. Если сеть питания у Вас позволяет, допускается увеличение потребляемой мощности до 15 киловатт (так как выпрямительный мост установлен на 100 ампер). Это позволит увеличить площадь обрабатываемой поверхности. Но при этом необходимо заменить автомат защиты на панели блока питания на С32. Ванна для обработки имеет размеры 250 мм х 300 мм и в глубину 400 мм. Ванна и фурнитура изготовлены из нержавеющей стали AISI 304. Ванна внизу имеет устройство для охлаждения и перемешивания, состоящая из спирали трубок 16 мм и центробежного насоса. Для слива жидкости в нижней части установлен кран. Опускание и подъём детали из ванны выполняется вручную, Рычаг справа. Пробовал механический спуск, приводит часто к срыву образовавшегося пароплазменного слоя. Плюс подключается к детали через устройство крепления детали. Минус подключается к корпусу ванны Снизу внутри корпуса на ванну установлен нагреватель, его мощность 1,8 кв. Нагрев производится до температуры 70 градусов, время 1час 20 минут. Дальнейший разогрев можно производить небольшой деталью, при её одновременной обработке. Рабочая температура 85 градусов. Ток сильно зависит от температуры. При повышении температуры ток падает. Рабочую температуру можно увеличивать до 95 градусов. Ванну следует установить в вытяжной шкаф, так как при обработке образуется водяной пар. Обычно время обработки шесть минут два цикла по три минуты. На это время (три минуты) настроено реле времени, сигнализирующее об окончании цикла (загорается желтая лампа). Ток после обработки нужно отключить - выключатель в левой части. Должна погаснуть красная лампа, сигнализирующая о включении высокого напряжения. В целях безопасности на стекло вытяжного шкафа необходимо установить дублирующий концевой выключатель, который отключит ток при поднятии смотрового стекла. Составы электролитов не ядовиты, такое производство считается экологически чистым.
